■ スラブ・土間及び地中障害物解体実例 ■

エレベーター及びピットの位置をずらす為、新設エレベーターのピット部分の１Ｆスラブ・土間解体・掘削ならびに、地中掘削時の地中障害の解体の一例です。 　※以下の例はあくまで、上記作業の工程実例です。

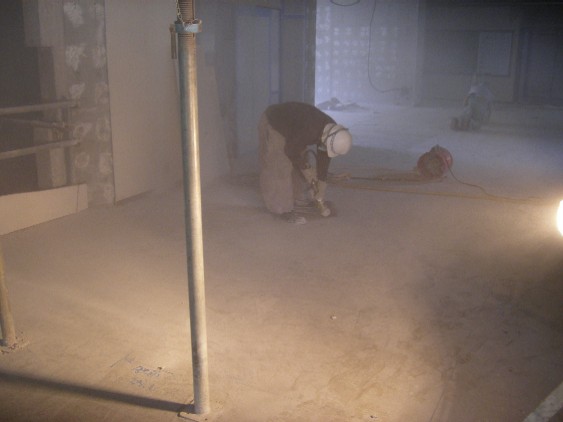

�@１Ｆスラブ　カッター入れ

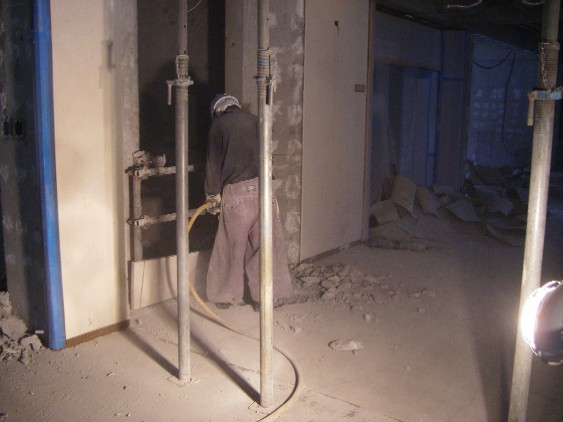

解体箇所の土間周囲にエアカッターでカッターを入れます。

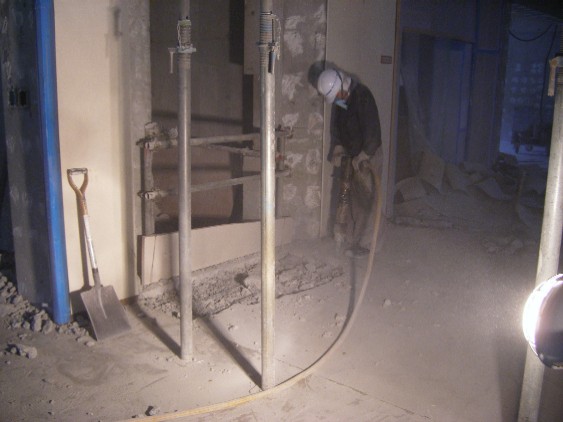

�A１Ｆスラブ・土間解体

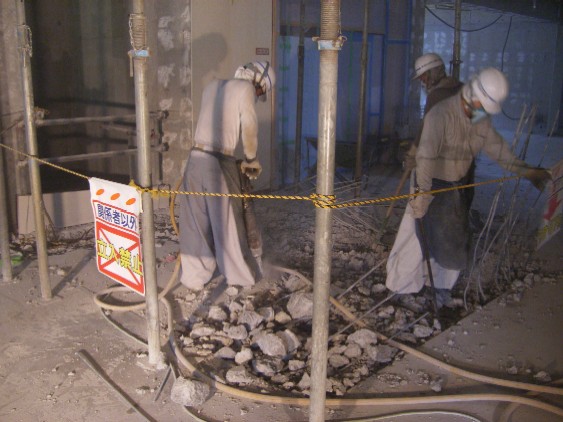

カッターに沿って、１Ｆスラブを一旦スラブ筋の位置までブレイカーで解体します。

�B１Ｆスラブ・土間解体

カッターに沿って、１Ｆスラブを一旦スラブ筋の位置までブレイカーで解体します。

�C１Ｆスラブ・土間解体

カッターに沿って、１Ｆスラブを一旦スラブ筋の位置までブレイカーで解体します。

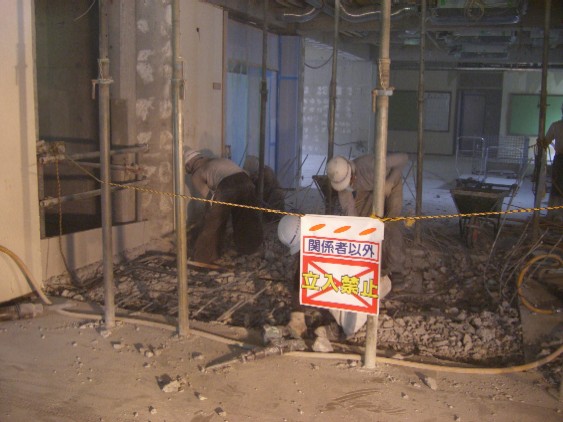

�D１Ｆスラブ・土間解体

スラブ筋を切断または曲げて、スラブ筋下をブレイカーで解体します。

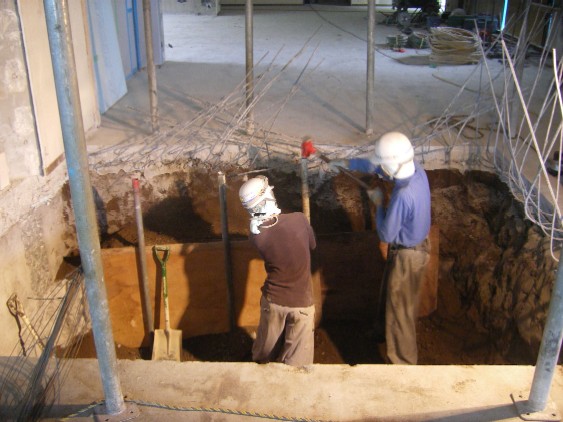

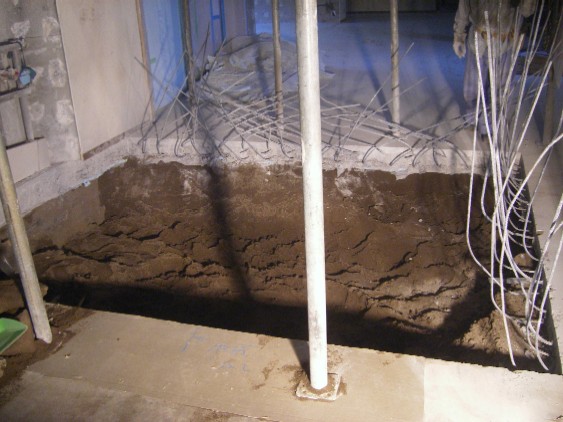

�E掘削

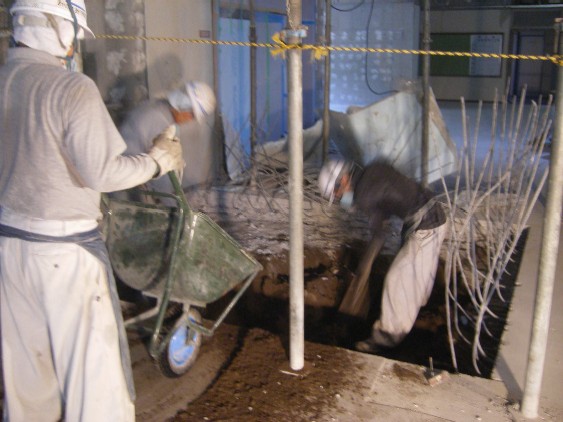

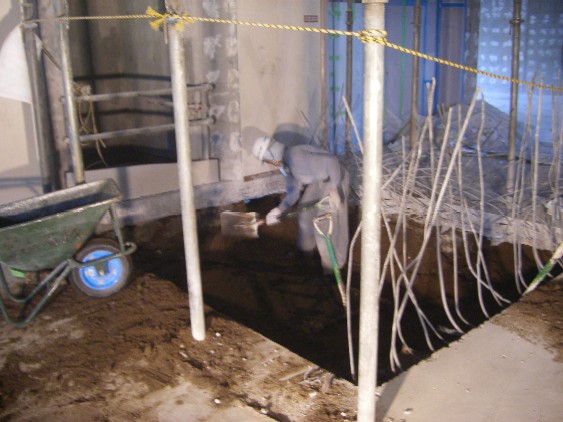

スラブ解体時のコンクリートガラを搬出した後、ピットに必要な深さまで掘削します。

�F掘削

スラブ解体時のコンクリートガラを搬出した後、ピットに必要な深さまで掘削します。

�G掘削

スラブ解体時のコンクリートガラを搬出した後、ピットに必要な深さまで掘削します。

�H掘削

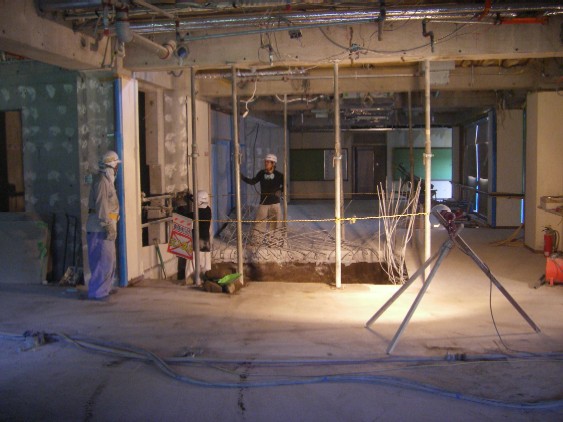

掘削につれて、転落等の恐れがあるため、トラロープ等で、作業場所表示をします。

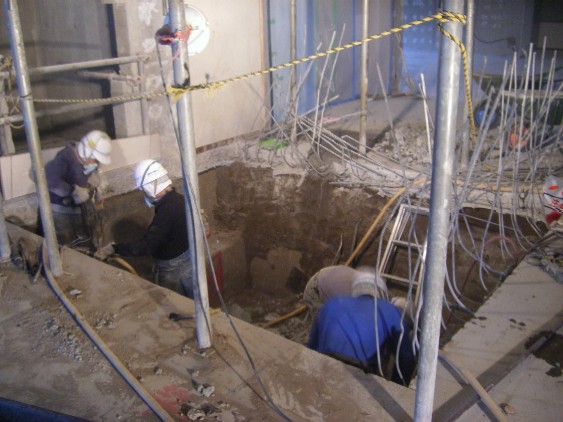

�I地中障害解体

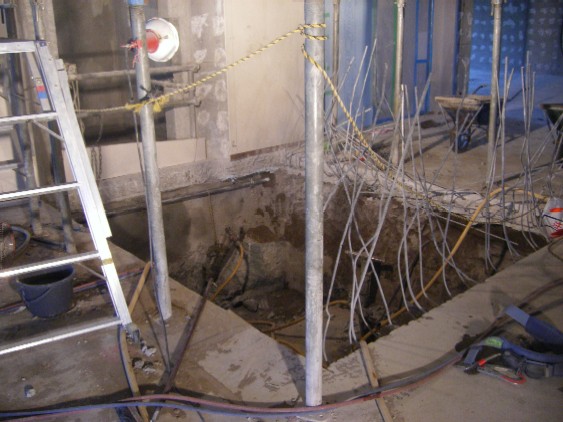

掘削時に出てきた地中梁等、掘削の障害となる箇所をブレイカーで解体します。

�J地中障害解体

地中障害解体作業状態。

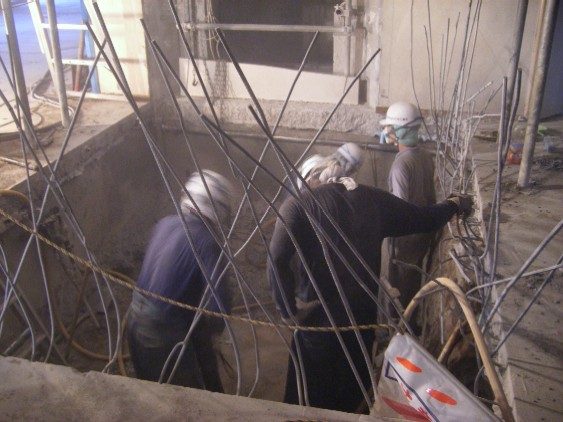

�K地中障害解体

地中障害解体作業状態。

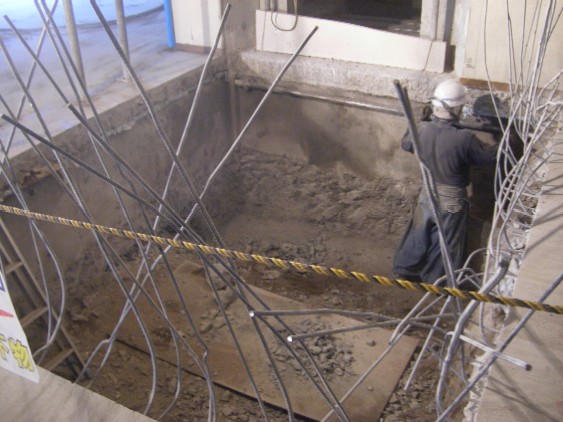

�L地中障害解体

掘削時に出てきた地中梁等、掘削の障害となる箇所をブレイカーで解体します。

�M地中障害解体

掘削時に出てきた地中梁等、掘削の障害となる箇所をブレイカーで解体します。

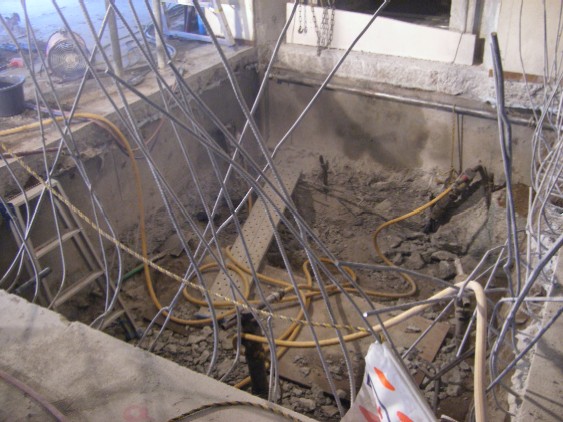

�N地中障害解体

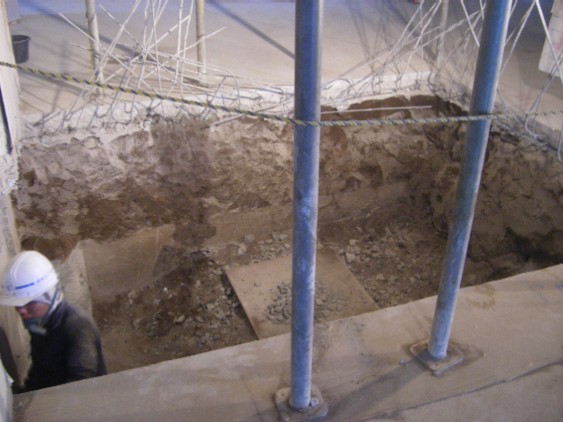

地中障害解体後の状態。

�O地中障害解体

地中障害解体後の状態。

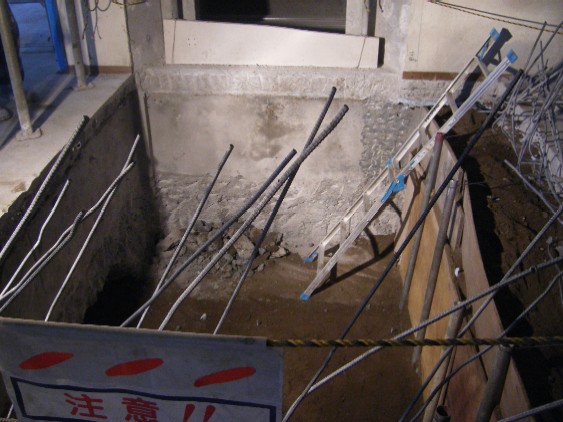

�P山止め及び捨てコン準備

掘削終了後、地崩れ防止の山止め処置。

�Q山止め及び捨てコン準備

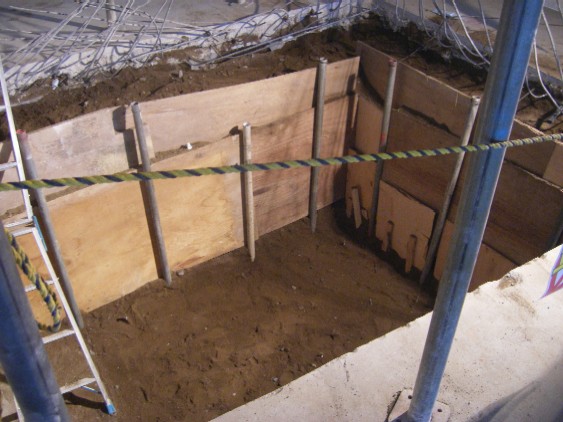

作業終了、山止め終了後の状態。

�R山止め及び捨てコン準備

作業終了、山止め終了後の状態。
